水轮机是将水能转变为旋转机械能，从而带动发电机发出电能的一种机械，是水电站动力设备之一。
水轮机的基本类型
按主轴装置方式划分
立式水轮机：水轮机主轴竖直安装；大中型水轮机均采用该装置方式。 卧式水轮机：水轮机主轴水平安装；小型或微型水轮机采用该装置方式。
按能量转换特征

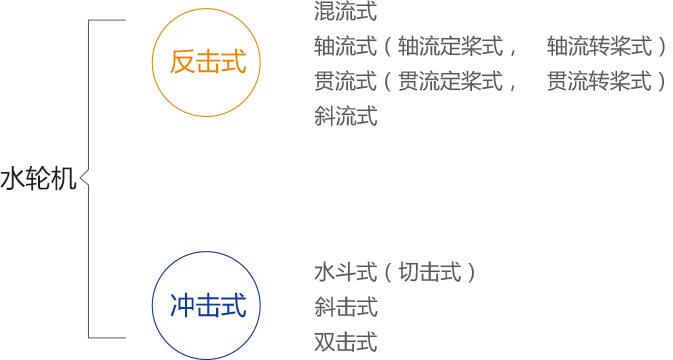

水轮机是水电站的主要动力设备之一。根据能量转换的特征，可将水轮机分为反击式、冲击式两大类。各种类型水轮机按照其水流方向和工作特点不同又有如下不同的形式。
水轮机的特点及适用条件
反击式水轮机的特点及适用条件
特点: ◎水流流经转轮时，水流充满整个转轮叶片流道，利用水流对叶片的反作用力，即叶片正反面的压力差使转轮旋转； ◎主要利用水流的势能和动能，主要是利用水流的势能； ◎水轮机在工作工程中，转轮完全浸没在水中。 反击式水轮机根据水流流经转轮的方式不同分为混流式、轴流式、斜流式、贯流式四种。 混流式（法郎西斯式）：水流径向流入转轮，轴向流出。 适用范围：H=30~700 m , 单机容量：几万kW~几十万kW 优点：适用范围广，结构简单，运行稳定，效率高，适用高水头小流量电站。
轴流式（卡普兰式）：水流沿转轮轴向流入，轴向流出，水流方向始终平行于主轴。 轴流定浆式：叶片不能随工况的变化而转动。改变叶片转角时需要停机进行。结构简单，效率低。适用H、Q变化不大的情况（工况较稳定）， H：3~50m。 轴流转浆式：叶片能随工况的变化而转动，进行双重调节（导叶开度、叶片角度）。适用水头流量的变化，高效率区广，大中型电站多采用。 H：3~80m。

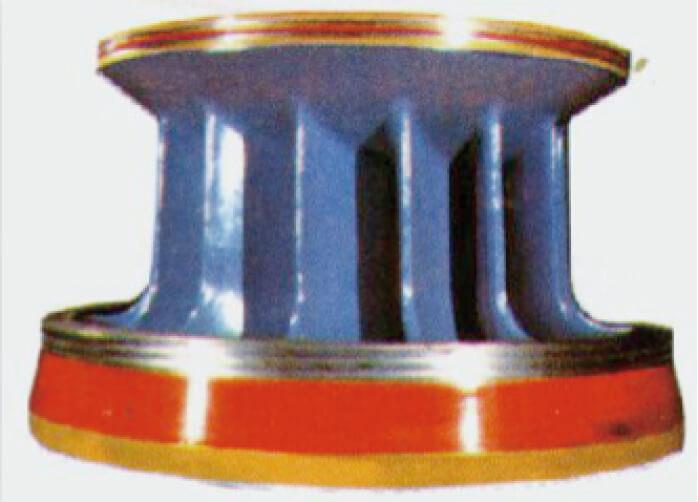

混流式转轮 |

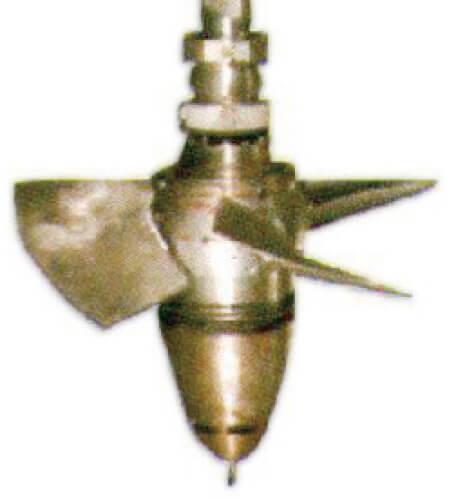

轴流定桨式转轮 |

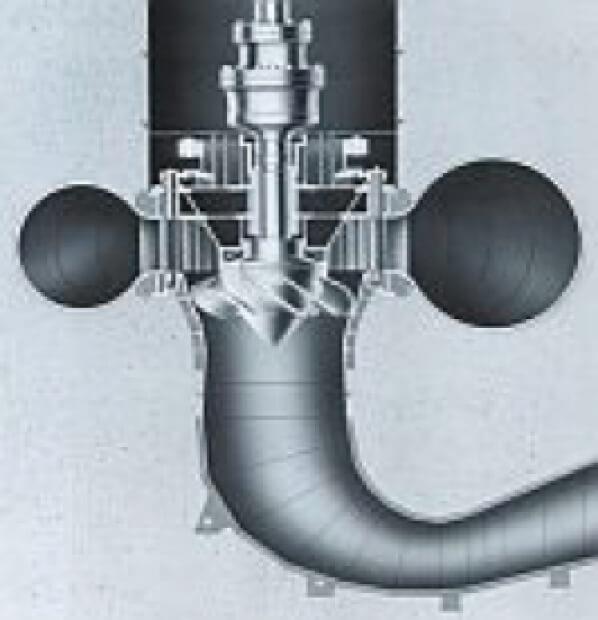

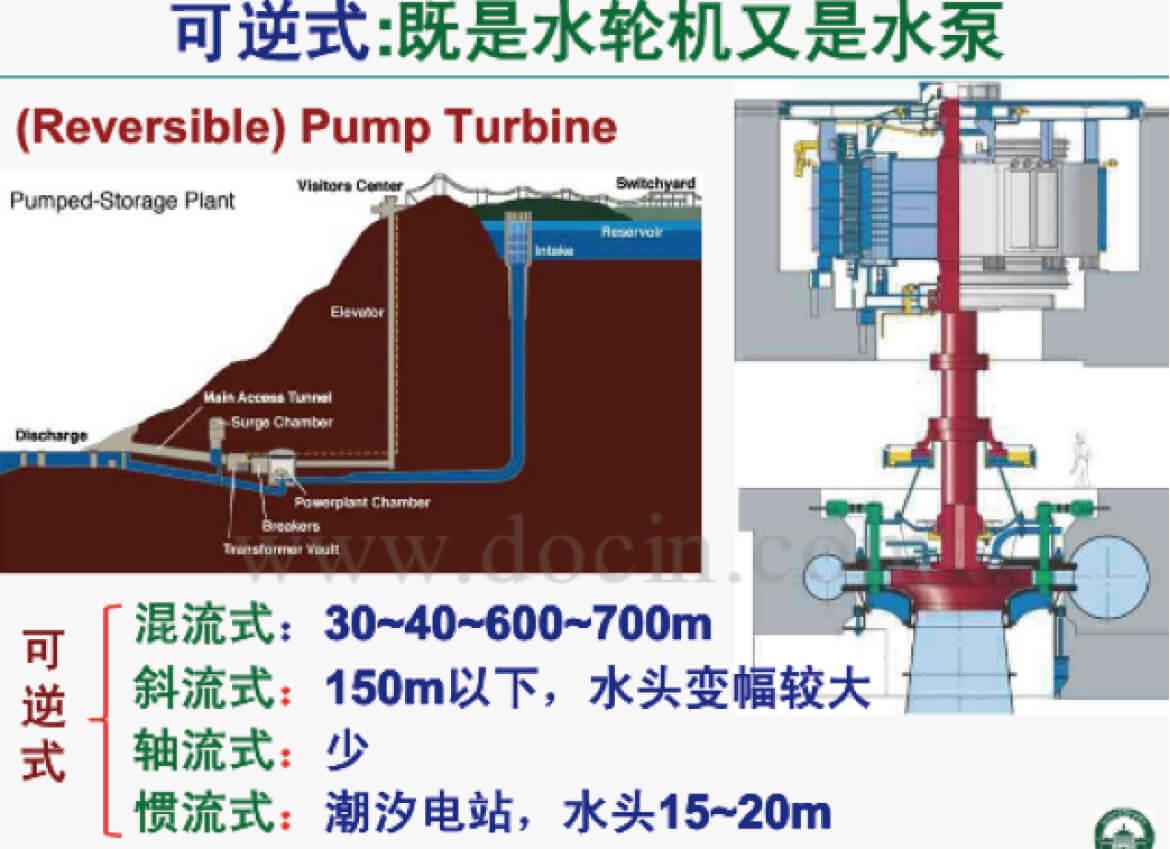

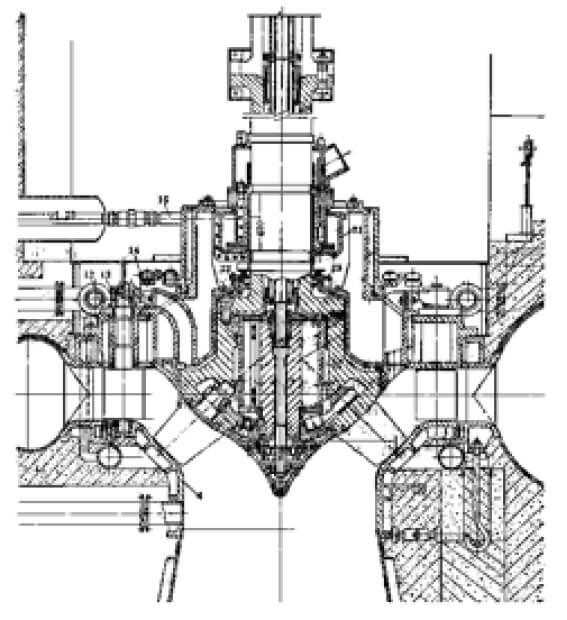

斜流式（法国德里亚齐式）：水流斜向流进、流出转轮。转轮叶片随工况变化而转动，高效率区广。兼有轴流转浆式运行效率高，混流式水轮机汽蚀性能好、强度高的优点。 适用水头范围 H=40~200m。是具有可逆性的水泵―水轮机，广泛地用于抽水蓄能电站，因其结构复杂很少用于小型水电站。
|
| 斜流式 |

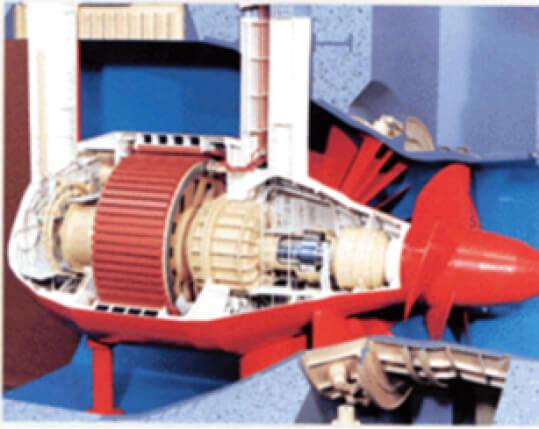

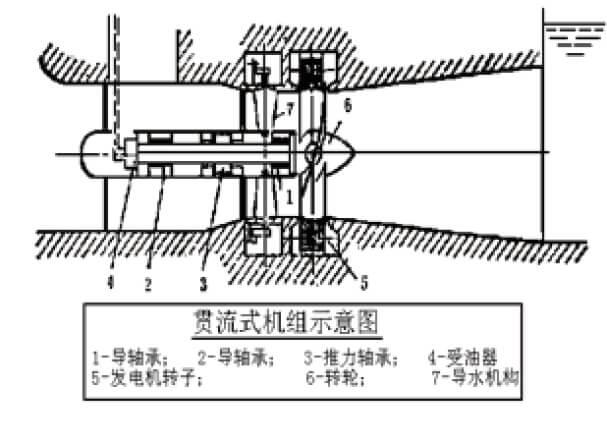

◎贯流式水轮机（卧轴流式） 水流由管道进口到尾水管出口均为轴向流动，不设置蜗壳，水流沿轴向直贯流入流出水轮机，故称为贯流式水轮机，根据发电机装置方式不同，此种水轮机又分为全贯流式和半贯流式；根据转轮轮叶能否改变又可分为贯流转浆式和贯流定浆式。
贯流式 |
冲击式水轮机特点及适用条件
特点: ◎转轮工作过程中，喷嘴射流冲击部分导叶，转轮部分接触水流； ◎在大气压下工作； ◎水轮机依靠喷嘴的射流冲击力使转轮转动，利用的是水的动能。
冲击式水轮机主要由喷嘴、折向器、转轮和机壳组成，喷嘴将水能全部转化为动能形成自由射流，冲击转轮转动，将水能转换为机械能。
冲击式水轮机按射流冲击转轮的方式不同可分为水斗式（切击式）、斜击式和双击式三种。

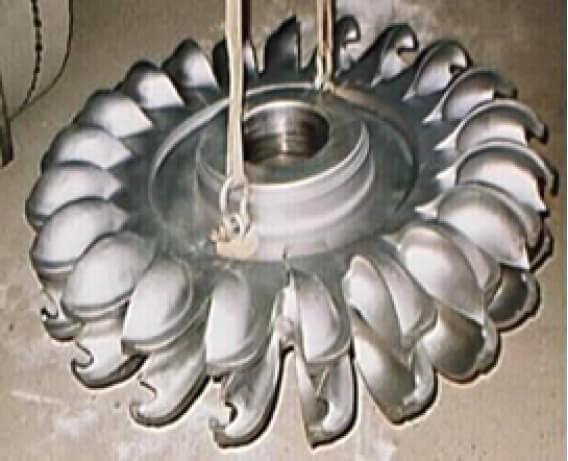

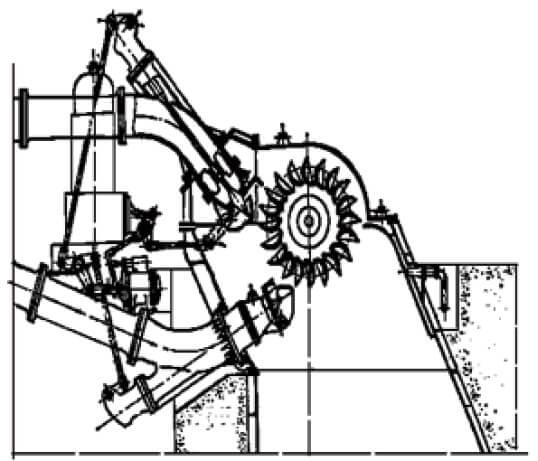

水斗式水轮机（切击式水轮机，卧式）（培尔顿式）
射流位于转轮的转动平面内，沿转轮圆周切线方向冲击斗叶，故又名切击式水轮机。 1998年瑞士兴建的克留逊（Cleuson）水电站，安装3台各40万kW冲击式机组，最高水头1883m。中国最高的水斗式水轮机是天湖水电站，水头高达1022.4m。 适用的水头范围：40~2000m，一般常用水头范围40~800m。
斜击式水轮机（1912年发明，仇戈式）（立式）
喷嘴射流方向与转轮旋转平面斜交，射流自转轮侧冲击转轮，故称斜击式。 斜击式水轮机适应水头范围50~400m，最大单机容量一般不超过400KW，故只适用于小型水电站。
双击式水轮机（1917年匈牙利人发明，班克式）（卧式）
水流由喷嘴射到转轮一侧的轮叶上，由轮叶外缘流向转轮中心，而后水流穿过转轮内部空间再一次流到轮叶上，沿轮叶流向外缘，最后以很小的流速离开转轮，水流两次冲击转轮，故称双击式。 双击式水轮机适用的水头范围6~150m，最大的单机容量一般不大于300KW，所以只适用于小型水电站。
|
